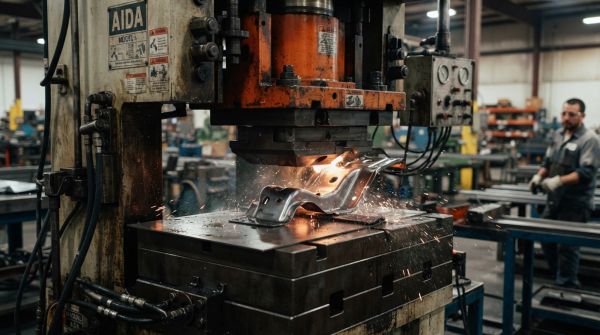

L’atelier est animé, les machines tournent à plein régime, une feuille d’acier passe sous la presse dans un claquement sec. En une seule frappe, la tôle se transforme - pliée, percée, façonnée. Ce geste, répété des milliers de fois, donne vie à des pièces techniques aux formes complexes. L’estampage, loin d’être une simple opération de découpage, repose sur une maîtrise fine de la matière et des forces en jeu. On ne martèle pas le métal : on le guide au-delà de sa limite élastique pour lui imposer une nouvelle géométrie durable.
Comprendre les bases de l'estampage métallique
La déformation plastique des métaux
L’estampage repose sur un principe physique clé : la déformation plastique. Contrairement à la flexion légère, ici, la tôle est contrainte au-delà de sa limite élastique - elle ne retrouvera pas sa forme initiale. C’est ce seuil que l’on franchit volontairement pour obtenir une forme stable. Cette transformation s’opère sans rupture, à condition de choisir un matériau suffisamment ductile. L’aluminium ou l’acier doux s’y prêtent bien mieux que les alliages cassants. La maîtrise de cette phase conditionne la qualité des pièces produites et leur taux de rebut.
Rôle des presses et outillages

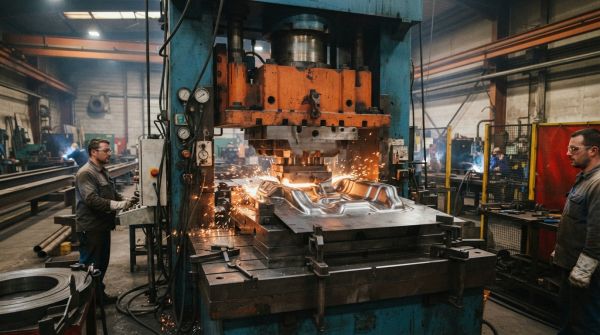

Le cœur du processus tient dans l’association d’une presse - mécanique ou hydraulique - et d’un outillage composé d’un poinçon et d’une matrice. Le poinçon descend, la tôle est plaquée contre la matrice, et la forme est imprimée avec une pression contrôlée. La précision du calibrage entre les deux éléments est cruciale : un jeu trop important génère des bavures, un jeu trop faible accélère l’usure. Avant de lancer une production en série, il est stratégique de découvrir les méthodes d'estampage pour déformation de la tôle. Les outillages de précision sont souvent sur mesure, conçus selon la géométrie de la pièce finale.
Distinguer estampage et emboutissage
Profondeur et complexité des formes
On confond souvent estampage et emboutissage. Pourtant, la nuance est d’ordre technique. L’estampage désigne un ensemble d’opérations de formage : découpe, pliage, rainurage, perçage. Il s’applique à des pièces souvent plates ou aux reliefs modérés. L’emboutissage, lui, vise à créer des pièces creuses, tridimensionnelles, comme un capot de voiture ou un évier. Il nécessite une force plus élevée et un suivi du matériau qui s’étire profondément dans la matrice. Le choix entre les deux dépend du cahier des charges : profondeur de forme, tolérances dimensionnelles, volume de production. Entre nous, ce n’est pas qu’une question de vocabulaire - chaque procédé a son domaine de prédilection et ses contraintes.
Les étapes clés d'un projet de mise en forme
Préparation et découpe
Avant même la première frappe, une série d’étapes préparatoires conditionne le succès du projet. Chaque phase amont optimise rendement et qualité. Voici les cinq étapes incontournables à suivre :
- 📋 Conception CAO du moule : modélisation 3D pour anticiper les points de contrainte et ajuster la forme du poinçon.
- 🔧 Choix du matériau métallique : en fonction de la résistance souhaitée, de la ductilité et du coût du flan.
- ⚙️ Réglage de la force de la presse : adaptation à l’épaisseur de la tôle et au type de déformation.
- 💧 Lubrification des surfaces : réduit la friction, évite les micro-soudures et prolonge la durée de vie des outils.
- 🔍 Contrôle qualité post-déformation : vérification des cotes, absence de fissures ou de plis.
Comparatif des métaux adaptés au formage
Résistance vs malléabilité
Le choix du métal influence directement le processus d’estampage. Chaque alliage réagit différemment sous pression : certains se déforment facilement mais manquent de rigidité, d’autres offrent une grande résistance mais sont plus difficiles à travailler. Voici un comparatif synthétique des matériaux les plus courants.
| 🪙 Matériau | 💪 Résistance | 🔄 Malléabilité | 🏭 Utilisation type |
|---|---|---|---|
| Acier doux | Moyenne à élevée | Élevée | Carrosserie, pièces structurelles |
| Aluminium 6061 | Moyenne | Très élevée | Aéronautique, profilés légers |
| Acier Inoxydable | Élevée | Moyenne | Éléments de cuisine, équipements industriels |
L’acier doux reste le plus utilisé pour son bon compromis entre coût et formabilité. L’aluminium, de plus en plus prisé pour les économies de poids, nécessite une lubrification soignée. L’inox, plus exigeant, demande des outillages renforcés et un contrôle accru de la vitesse de frappe.
Optimiser la rentabilité de votre production
Réduction des chutes et économies
Un flan mal défini, c’est du métal perdu. Et sur des volumes industriels, les chutes représentent un poste de coût significatif. L’imbrication optimisée des pièces sur la tôle brute - appelée nesting - peut réduire les pertes de matière de plusieurs points de pourcentage. En production, chaque centimètre carré compte. Le choix du bon procédé (estampage progressif, par exemple) permet aussi de produire plusieurs pièces en une seule passe, ce qui divise le coût unitaire. Tout bien pesé, investir dans une étude de faisabilité et un bon outillage initialement, c’est gagner à long terme.
Maintenance préventive des outils
Les matrices et poinçons s’usent. Avec le temps, des micro-fissures apparaissent, les arêtes se détériorent, et les bords des pièces deviennent irréguliers. Un entretien régulier - nettoyage, inspection, rectification - évite les arrêts de production imprévus. Une matrice mal entretenue peut générer en quelques heures des centaines de pièces non conformes. Entretenir ses outils, c’est protéger la rentabilité industrielle de l’ensemble de la chaîne.
Les questions types
Quels sont les signes avant-coureurs d'une usure excessive de mes poinçons ?
Les signes les plus courants sont l’apparition de bavures sur les bords des pièces, une perte de netteté dans les angles ou encore un effort anormalement élevé requis par la presse. Si les pièces sortent légèrement gauches ou si le bruit de frappe change, cela peut aussi indiquer un désalignement ou une usure avancée. Un contrôle visuel régulier permet de détecter ces anomalies à temps.
Sur quel poste de dépense faut-il être vigilant lors du devis initial ?
Le coût le plus impactant dans un projet d’estampage est souvent la conception et la fabrication de l’outillage. Un bon moule, sur mesure et durable, représente un investissement majeur, mais il se répartit sur des milliers de pièces. Il est donc crucial de bien dimensionner ce budget en amont, car un outillage de qualité réduit les rebuts et les temps d’arrêt.
Comment gérer les micro-fissures constatées après la presse ?
Les micro-fissures surviennent souvent en cas de mauvais choix de matériau ou de paramètres mal calibrés. Vérifiez d’abord la ductilité du métal utilisé. Ensuite, ajustez la vitesse de frappe : trop rapide, elle peut créer des contraintes localisées. Une lubrification insuffisante ou un jeu inadapté entre poinçon et matrice peut aussi en être la cause. Un ajustement fin des paramètres opérationnels limite ces défauts.
